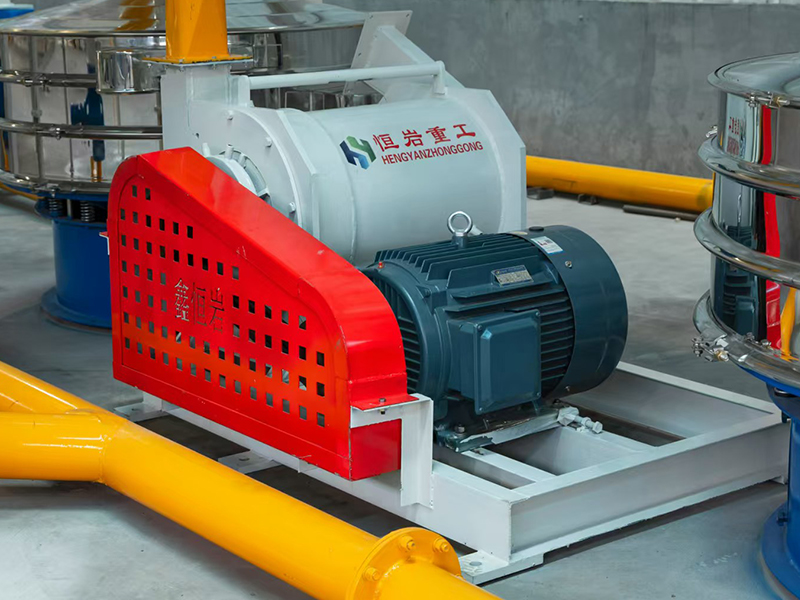

高速铜铝箔搓球机

在废旧锂电池回收处理生产线中，高速铜铝箔搓球机通过新型磨盘设计、高能效搓球工艺、双重温控系统、全封闭密封与除尘设计四大核心技术，实现了铜铝箔的高能效、清洁、低成本回收，具体优势如下：

一、新型磨盘设计：高产量与强阻力的很好结合

高产量：采用双层立体磨盘结构，上层粗磨盘（齿距5-8mm）和下层精磨盘（齿距2-3mm）通过阶梯式破碎实现铜铝箔的渐进式剥离。配备160kW变频调速电机，转速范围800-1500rpm，单台设备每小时可处理1.2吨铜铝箔混合料，较传统设备产能提升40%。磨盘间隙采用液压自动调节系统，精度达±0.1mm，确保不同厚度箔材（0.01-0.2mm）均能高能效搓球。

强阻力：磨盘设计融入流体力学仿真优化，通过调整齿槽角度（30°-45°）和深度（8-12mm），使物料在磨盘间形成稳定的“挤压-剪切-卷曲”运动轨迹，既确保搓球效率，又避免因阻力过大导致设备卡顿或振动。

二、高能效搓球工艺：铜箔、铝箔搓球效果好，运转稳定

三维搓球机理：铜铝箔进入磨盘后，受剪切力、摩擦力、离心力三重作用。粗磨盘齿槽产生纵向撕扯力，将箔材从极片基底剥离；精磨盘齿顶形成横向挤压区，使箔材卷曲成球；磨盘旋转离心气流（流速8-12m/s）将球状颗粒甩出，避免过度粉碎。实验表明，该工艺可使98%的铜铝箔转化为直径3-8mm的球状颗粒，而传统锤式破碎机仅能产出20%的合格球粒。

粒径准确控制：设备集成在线粒径检测系统，通过激光散射技术实时监测出料粒径分布。当球粒直径＞8mm时，系统自动降低磨盘转速并增大间隙；当直径＜3mm时，则提高转速并缩小间隙。此闭环控制使成品球粒合格率稳定在95%以上，满足后续冶炼工艺对粒径的严格要求。

三、双重温控系统：风冷+水冷，故障率低

风冷模块：在磨盘上方安装环形风刀，以15m/s的风速对磨盘表面进行强制冷却。风道采用阿基米德螺旋线设计，确保气流均匀覆盖整个磨盘工作面，使表面温度降低15-20℃，有效防止高温导致的铜铝箔氧化变脆（氧化率降低至0.5%以下）。

水冷循环：磨盘内部设计双层夹套结构，通入15℃循环冷却水（流量8m³/h）。通过有限元分析优化流道布局，使磨盘芯部温度控制在60℃以下，避免热变形（热膨胀系数≤1.2×10⁻⁵/℃）和极粉碳化（黑粉中碳含量稳定在45-50%）。双重温控系统使设备在连续运行24小时后，关键部件（如轴承、电机）温度稳定在70℃以下，故障率较传统设备降低60%，年维护次数减少至2次以内。

四、全封闭密封与除尘设计：无粉尘泄漏，环保达标

动态密封技术：磨盘轴与箱体间采用双层迷宫密封+碳纤维填料组合结构，密封压力达0.3MPa，可完全阻断粉尘外溢。实测显示，设备周边5米范围内粉尘浓度≤0.5mg/m³，远低于环保标准（8mg/m³）。

负压除尘系统：设备顶部连接脉冲布袋除尘器（过滤面积120m²，风量5000m³/h），通过-5000Pa负压将箱体内粉尘抽吸至除尘器。滤袋采用PTFE覆膜聚酯纤维，过滤效率达99.99%，排放浓度≤10mg/m³。除尘器配备自动清灰系统，每2小时进行一次脉冲喷吹，确保滤袋持续高能效工作。每处理1万吨废旧锂电池，可减少粉尘排放8吨，且无废水、废气产生，完全符合《大气污染物综合排放标准》（GB 16297-1996）要求。
